引言
在钢铁冶金工业中，炼铁高炉是名副其实的“心脏”。而要让这座高达数十米、内部温度超过1500℃的庞然大物持续稳定运行，离不开一个关键配套系统——鼓风机框架。高炉冶炼的本质是连续不断的还原反应，需要大量高温高压空气从炉腹鼓入，驱动焦炭燃烧、矿石熔化与铁水生成。没有可靠的风机系统，高炉便无法启动，更谈不上高效生产。
一、高炉冶炼对风系统的核心要求
高炉生产对鼓风参数有着极为严苛的要求：
- 风量：一座2000m³级高炉每分钟需鼓入约4000~5000m³冷风，大型高炉要求更高；
- 风压：炉顶压力与料柱阻力决定了鼓风机出口压力通常在0.3~0.5MPa之间；
- 风温：经热风炉预热后，热风温度可达1200℃以上，以降低焦比；
- 连续性：高炉一旦送风便不能中断，风机系统必须保证99%以上的可用率。
这正是鼓风机框架存在的意义——它为风机的安装、运行、维护提供承载结构与系统集成空间。

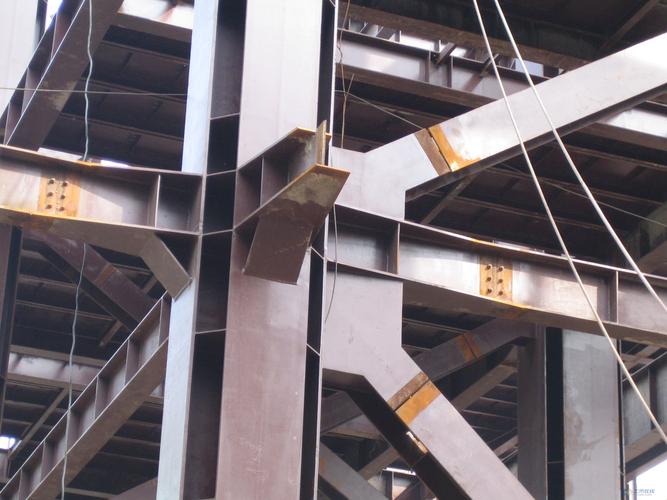

二、鼓风机框架的结构功能
鼓风机框架是多层钢结构体系，通常布置在高炉一侧，与热风炉、除尘系统相邻。其主要功能包括：
- 设备承载：支撑鼓风机组（电动机、增速箱、压缩机）、润滑油站及冷却器，并通过减振设计隔离高频振动；
- 管道集成：框架内布置冷风管道、放风阀、混风阀及消声器，形成从风机出口到热风炉的完整气流通道；
- 检修通道：分层设置检修平台与吊装葫芦轨道，便于转子更换和大修作业；
- 电气与控制：为变频装置、仪表柜和联锁系统提供安装空间，实现风量风压的精确调节。
三、典型系统配置
现代大型高炉一般采用“电动鼓风机+汽动鼓风机”的双驱动配置。鼓风机框架按机组数量分为单机框架与双机框架。以某3200m³高炉为例：汽动鼓风机（背压式汽轮机驱动）作为主风机，电动鼓风机作为备用，两者并列布置在同一框架内，互为备用。此种设计确保即使厂用电中断，汽动风机仍可利用高炉煤气或蒸汽维持送风，避免高炉休风。
框架设计的要点在于：
- 荷载组合：需同时考虑设备自重、管道推力、风载、地震作用及事故工况下的动荷载；
- 振动控制：基础与框架柱之间设置弹簧隔振器，管道采用柔性补偿器；
- 防火防爆：润滑油系统区域设置防火墙与事故油池；
- 检修空间：转子吊装净空满足最大部件起吊高度。
四、运行维护与常见问题
鼓风机框架投入运行后，常见问题集中在三个方面：
- 振动超标：多因基础螺栓松动或转子积垢引起，需定期进行频谱分析；
- 管道热应力：热风管道膨胀推动框架，应检查膨胀节和导向支架状态；
- 润滑油泄漏：油站位于框架二层，需重点检查法兰密封与油雾排放。
定期点检制度通常要求：每日检查风机轴承温度与振动值；每周检查框架连接螺栓扭矩；每年大修时对框架焊缝进行无损检测。
##
炼铁高炉的稳定顺行，背后是风系统无声的支撑。鼓风机框架虽不直接参与冶炼反应，却将动力、管道、控制与检修功能集于一体，是连接风机设备与高炉本体的关键纽带。随着高炉大型化和智能化发展，鼓风机框架的设计正朝着模块化、低振动和远程监控方向发展，持续为钢铁工业的高效低碳冶炼提供可靠的动力保障。
